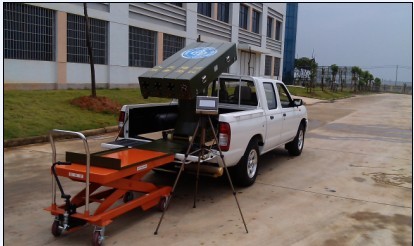

56毫米防雹增雨火箭彈自動發射架由定向器、高低機、方位機

及車載底座等組成。

主要技術參數

1  發射軌道長：1500 mm；

2  發射管數： 3管、4管、6管；

3  仰射角調整范圍：22°～85°；

4  仰射角調整速度：≥8 mm/s；方位角調整速度：8°/s；

5  供電電源：直流12 V；

6  驅動方式：電動或手動；

7  重量：約 230kg。

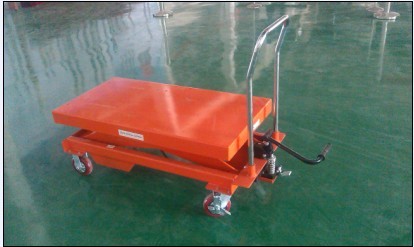

運轉平臺：

主要由升降平臺、連接板組成等組成；采用雙液壓缸聯動裝置，具有運行平穩，承載量大（1T）等優點。主要用作車載式自動發射架的上車和卸車。

主要技術參數：平臺臺面1200*610mm（長*寬），最大升高高度：1000mm，最大承載：1T。
